Mikrokanal-Wärmetauscher & OEM-Optionen
Aufbau eines Aluminium-Flachrohr-Wärmetauschers für kompakte luftseitige Kühlanwendungen.
Produktübersicht
Ein Mikrokanal-Wärmetauscher verwendet Flachrohre mit mehreren kleinen Kanälen. Sammler verteilen das Medium auf die Rohrkreisläufe, während Lamellen die luftseitige Oberfläche vergrößern. Die Produktauswahl erfolgt im Rahmen eines thermischen Gesamtsystems; die Blockgröße allein bestimmt nicht die Leistung.
Veröffentlichte Produktreferenzen

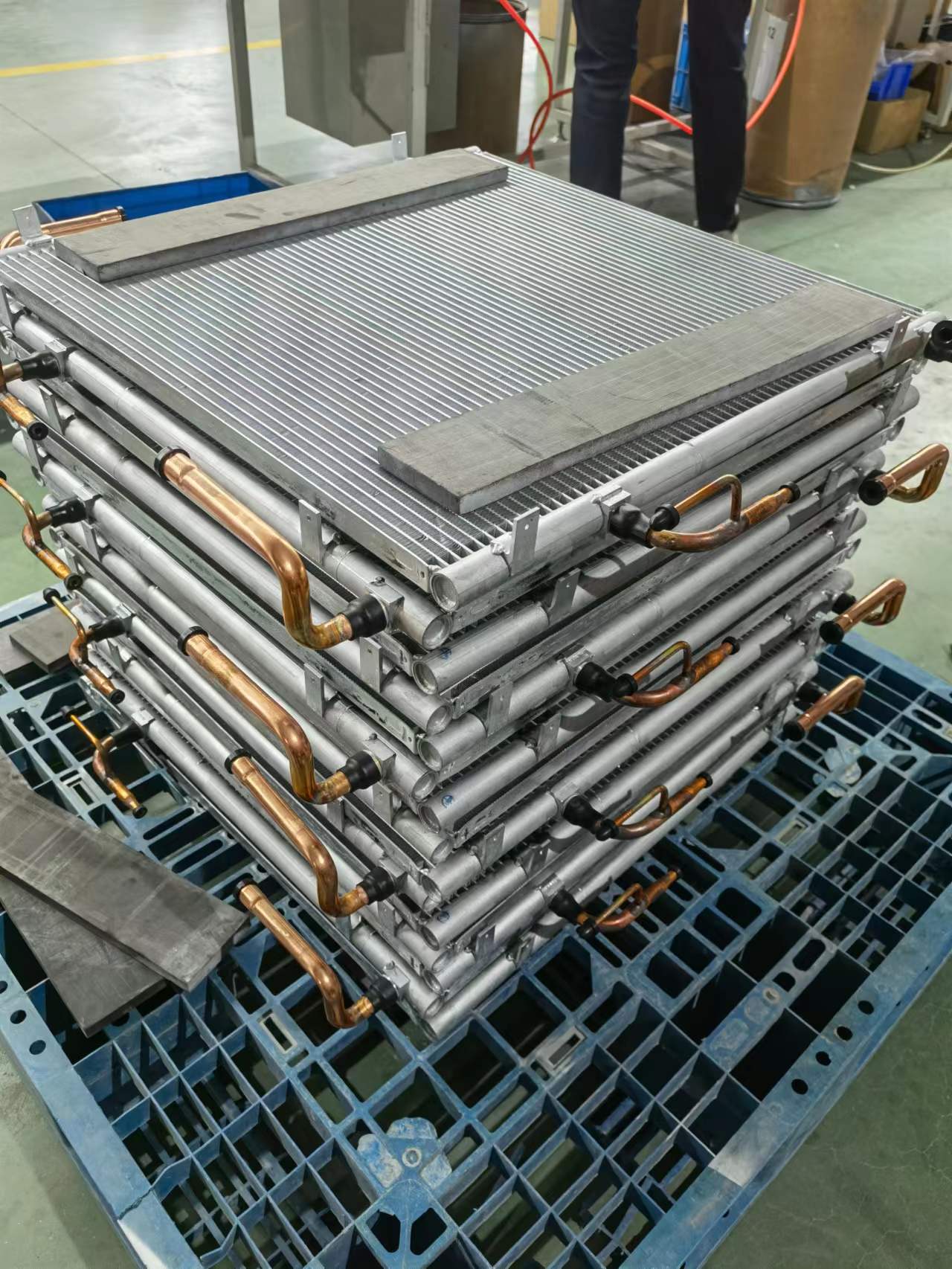

Diese Abbildungen beziehen sich auf die veröffentlichten Katalogangaben von BKF. Bitte fordern Sie die Zeichnung und Spezifikation für die konkret vorgesehene Komponente an.
Zu prüfende Aspekte
- Gesamte Wärmeabfuhr- oder Kühlleistung
- Identifikation von Fluid und Kältemittel
- Luftstrom und Eintrittstemperatur
- Blockabmessungen und Anschlussanordnung
Technische Prüfung
| Konstruktion | Bitte gleichen Sie die genaue Zeichnung und den Kernaufbau mit dem Angebot ab. |
|---|---|
| Material und Oberflächenbehandlung | Geben Sie Anforderungen an Material, Fügeverfahren und Umgebungsbedingungen zur Prüfung an. |
| Abmessungen & Anschlüsse | Angaben zu Außenabmessungen (Bauraum), Anschlüssen, Befestigungspunkten und Schnittstellentoleranzen bereitstellen. |
| Kältemittel und Betriebsgrenzen | Ausgewähltes Medium, Temperaturbereich und Druckstufe für das vorgeschlagene Modell bestätigen. |
| Leistung | Leistungs- und Prüfbedingungen definieren; es wird kein universeller Katalogwert zugrunde gelegt. |
| Inspektion und Muster | Vereinbaren Sie den Prüfplan, die Abnahmekriterien und die Anforderungen an die Muster. |
| OEM-Umfang | Bestätigung zu Werkzeugen, Zeichnungen, Bemusterung und Bestellanforderungen anfordern. |
Anwendungsbereiche
Fertigung und Inspektion
Fertigungs- und Prüfanforderungen anhand der Produktzeichnung prüfen. Relevante Prozessinformationen und Prüfprotokolle für die ausgewählte Komponente anfordern. Abnahmekriterien für Druck, Dichtheit und Leistung sollten vor der Musterfreigabe vereinbart werden.
Fertigungsinformationen · QualitätsdokumentationOEM-Anfrage vorbereiten
Fügen Sie eine Zeichnung oder ein Referenzbauteil, die oben genannten Betriebsbedingungen, die Stückzahl sowie den Lieferort bei. Unterscheiden Sie dabei zwischen zwingenden Anforderungen und optionalen Wünschen. Bitten Sie bei Neuentwicklungen um eine Musterprüfung, bevor die Serienlieferung bestätigt wird.
Fragen des Käufers
Lässt sich anhand eines veröffentlichten Bildes die Passgenauigkeit oder die Kältemittelverträglichkeit bestätigen?
Nr. Bestätigen Sie die Bauteilzeichnung, das Material, die Druckstufe und die Betriebsbedingungen für das vorgeschlagene Modell.
Was wird für ein Angebot benötigt?
Gesamte Wärmeabfuhr- oder Kühlleistung, Bezeichnung von Medium und Kältemittel, Luftstrom und Eintrittstemperatur, Blockabmessungen und Anschlussanordnung, Menge und Lieferziel.
Kann ich eine Sondergröße anfragen?
Einbauzeichnung und geforderte Leistungsparameter senden. Das Team muss die Machbarkeit sowie die Anforderungen an Werkzeuge und Muster für Ihren Entwurf bestätigen.
Aufbau und Einbaupläne für Wärmetauscherblöcke

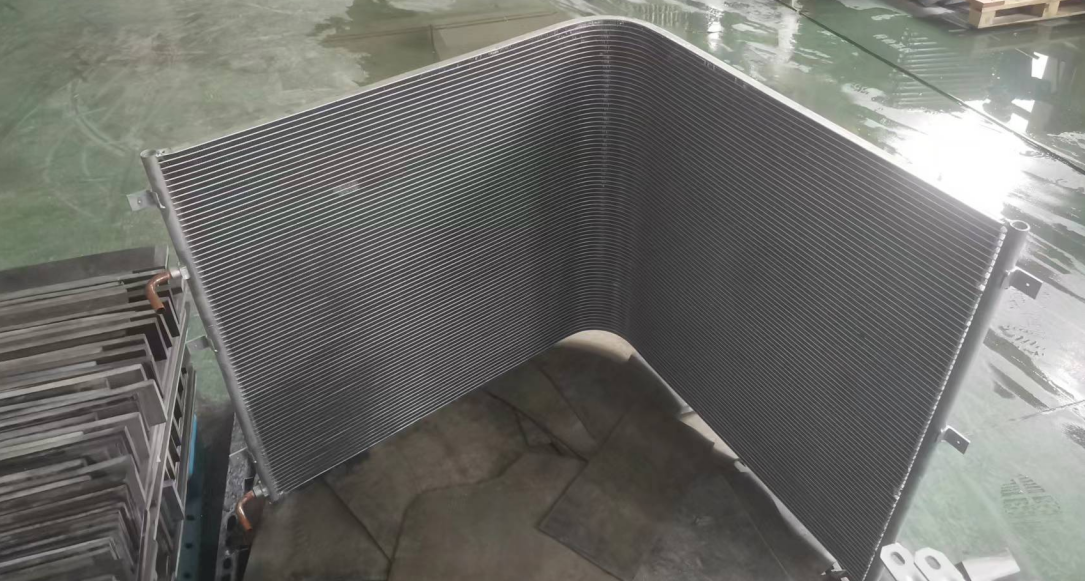

Das Unternehmensprofil von BKF umfasst Referenzen für Mikrokanal-Wärmetauscher mit verschiedenen Rohr-, Sammler- und Lamellengeometrien sowie L-, U- und C-förmigen Biegekonfigurationen für unterschiedliche Einbausituationen. Die Konstruktionsübersicht unterscheidet zwischen Flachrohrbreite und -dicke, Sammlerdurchmesser und Wandstärke sowie der Lamellengeometrie.
Reichen Sie die erforderlichen Angaben zu Bauraum, Rohrbogenanordnung, luftseitigen Bedingungen, Kältemittelkreislauf und Anschlüssen zur Prüfung ein. Die gewählte Zeichnung definiert die Konstruktion; ein Referenzfoto legt weder die Druckstufe noch die thermische Leistung für eine neue Anwendung fest.
